門禁電源一體機如何接線?電插鎖如何接線?如何接入到門禁專用電源中， 門禁系統一般用到的器材有：一體機、門禁專用電源、電插鎖、出門按鈕、端子線。他們是如何接入到門禁電源中的呢?我們一起來看下!
門禁各類設備如何接入到電源中
注：在接線之前，要斷點，所有接線不允許帶電操作，先斷電。
接門禁一體機|門禁設備
1、先接設備電源，將門禁一體機的10P(或8P)端子線的電源正級(紅線)接到電源箱的12V，電源負極(黑線)接到電源箱的GND。
2、接開鎖信號，將門禁一體機端子線的繼電器公共端COM(白線)接到電源箱的GND，也就是說將COM與GND短接;繼電器常開NO(黃線)接到電源箱的PUSH，若電源箱有兩個PUSH，則接到第一個PUSH，標識為PUSH1或PUSH2。
接門禁電鎖
電插鎖與磁力鎖線接都相同，電鎖的紅色線接到電源箱的NC，電鎖的黑色線接到電源箱的GND。若電鎖無紅黑線則不區分正負極。
接出門按鈕
將門禁設備的出門按鈕IN1(藍線)，接到出門按鈕一端，出門按鈕另一端，用一根單獨的線接到GND。
出門按鈕還有另一種接法：按鈕端的線，不接掃碼門禁設備，直接接到門禁電源的PUSH，另一端還是GND，此種接法的優勢是：門禁設備拆卸后，使用按鈕還能開門。出門按鈕的接線，不區分正負極。
注意：門禁設備端子線，其它不使用的線，逐根用電工膠布包好?，F(xiàn)在通電進行測試。
接網絡

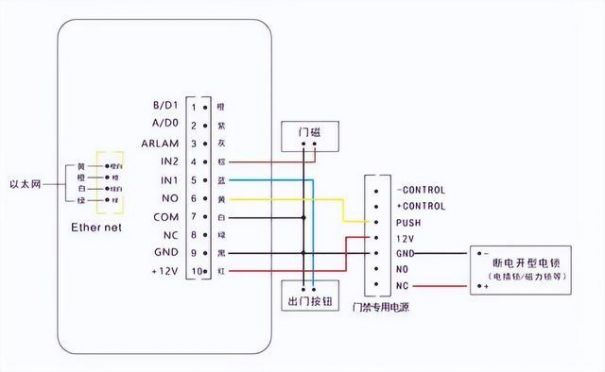

若門禁設備不需要網絡則忽略這一步。將門禁設備四芯端子線按如圖所示接好，端子插入設備。
門禁一體機如何接入電源中：

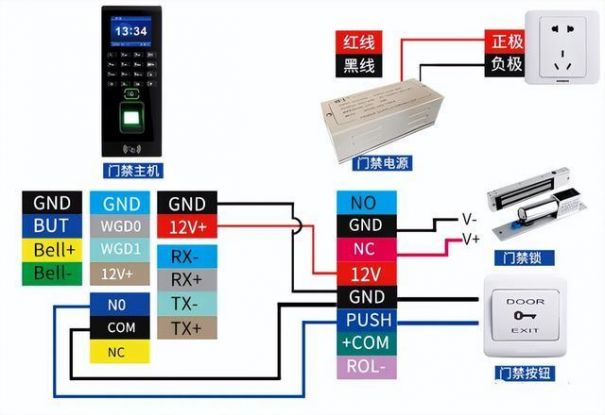

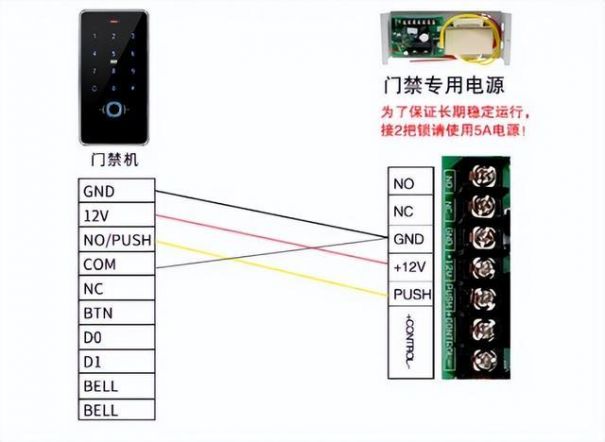

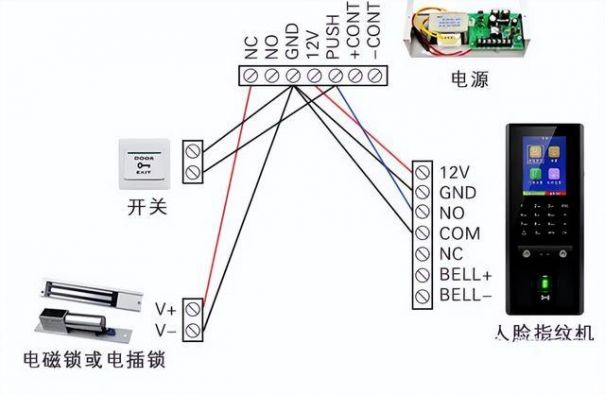

一般是12v-12v、gnd-gnd、com-gnd、no-push ，也就是我們常說的 12接12V，負極(黑線)接gnd，公共端接接gnd，常開(no)接push，最后就是這張圖：
