近期在某超市項目的維保中，測試卷簾下降時不能一次降落至底(距離地面大概20公分左右)需要再按一下“下降”按鈕才可以降落至底。這種情況與限位開關沒有關系，主要是卷簾沒有進行正確的設置。
跟大家分享一下卷簾門限位的調節，卷簾門限位的控制，是由轉軸上兩個小輪左右碰觸微動開關來實現的，觀察限位開關的動作變化及限位調節輪的移動變化即可。如下圖所示：
兩個限位調節輪在左右移動的過程中，觸動兩個微動開關。(注意，卷簾的上限位盡量不要隨便調，或者要謹慎調節)
卷簾下限位調節方法：
首先要確定哪個是下限位的控制開關(將卷簾升到頂部，觀察哪個微動開關處于“動作”狀態，則該開關為上限位開關，另一個位下限位開關。這個不需要死記硬背，呵呵)
找找這兩個圖片的不同之處：圖1代表發生動作的微動開關;圖2沒有發生動作。

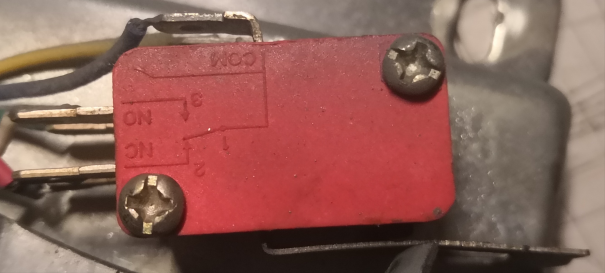

圖1

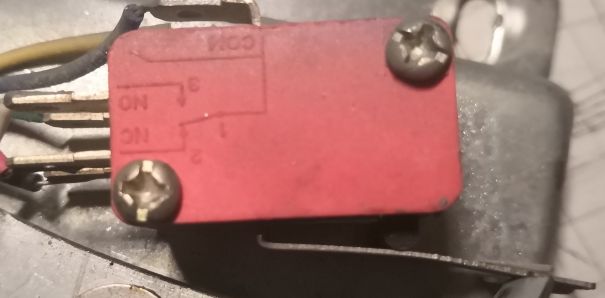

圖2
剛才找到了下限位開關，距離該開關最近的調節輪就是我們需要調整的。(調節輪距離下限位開關越近，下限位開關動作越提前，那么卷簾就越早的停止下降，即卷簾下降的距離短;反之，卷簾下降的距離越長)
比如卷簾下降距離太大，這時候我們需要讓卷簾提起一點時間停止，那么將這個調節輪向靠近限位開關的方向移動即可，具體操作：
1、手動下降卷簾到合適位置停止。
2、松開調節輪的固定螺絲，靠近限位開關方向移動，位置使限位開關“恰好”動作即可，擰緊調節輪固定螺絲即可。
3、升起卷簾，然后手動下降，觀察設定的位置是否合適。
卷簾上限位的調節方法是相同的，需要注意的是上限調節不可太靠上，避免卷簾卷入卷軸，需要謹慎操作。
