HPK自動門(品名:喜來利)品牌獲得"全國著名品牌"榮譽稱號,同年獲得中國質量信用企業3A證書.市場流通較少,所以很多朋友對HPK自動門不是很了解.下面就由感應門維修平臺-安師傅,HPK自動門控制器說明書和hpk自動門控制器參數調整方法進行整理發布.
(HPK自動門控制器)
一、HPK自動門控制器說明書:

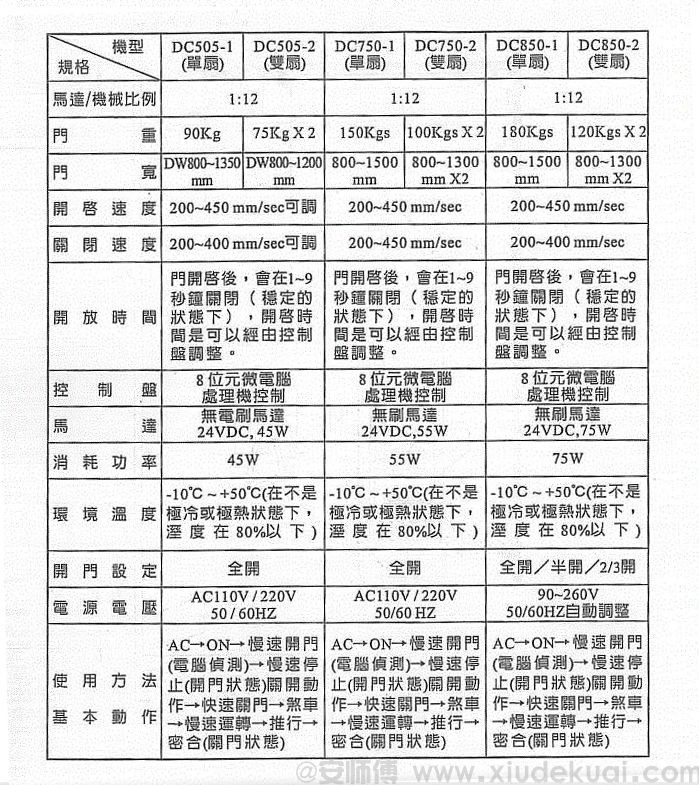

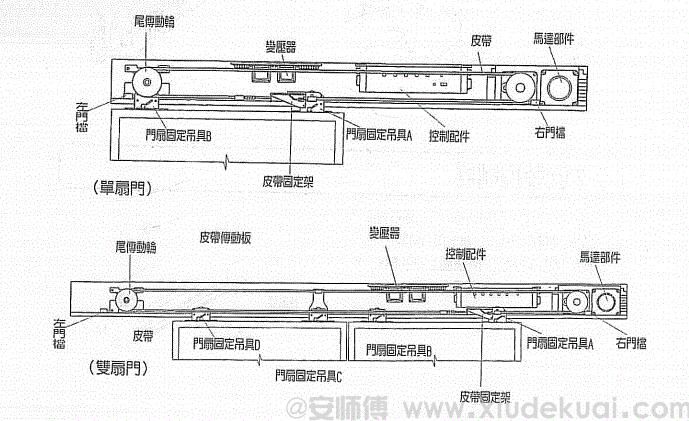

1、HPK自動門機規格介紹,如圖:

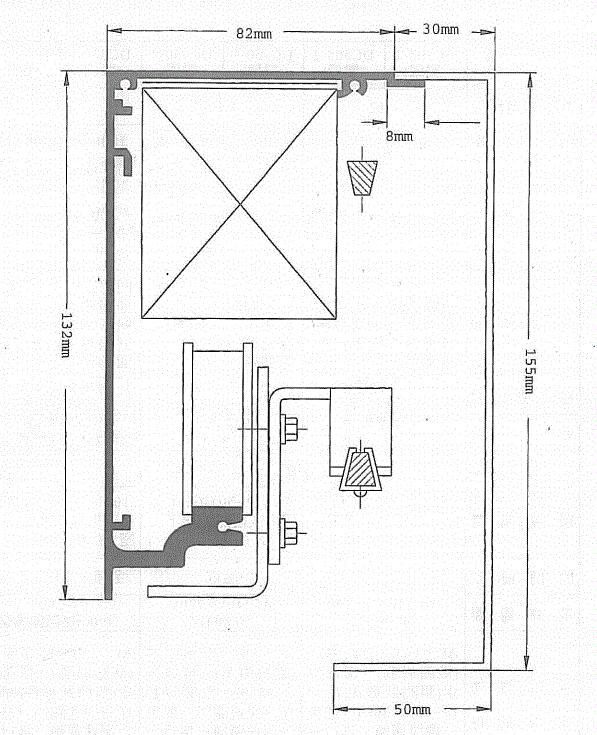

2、HPK自動門剖面圖:

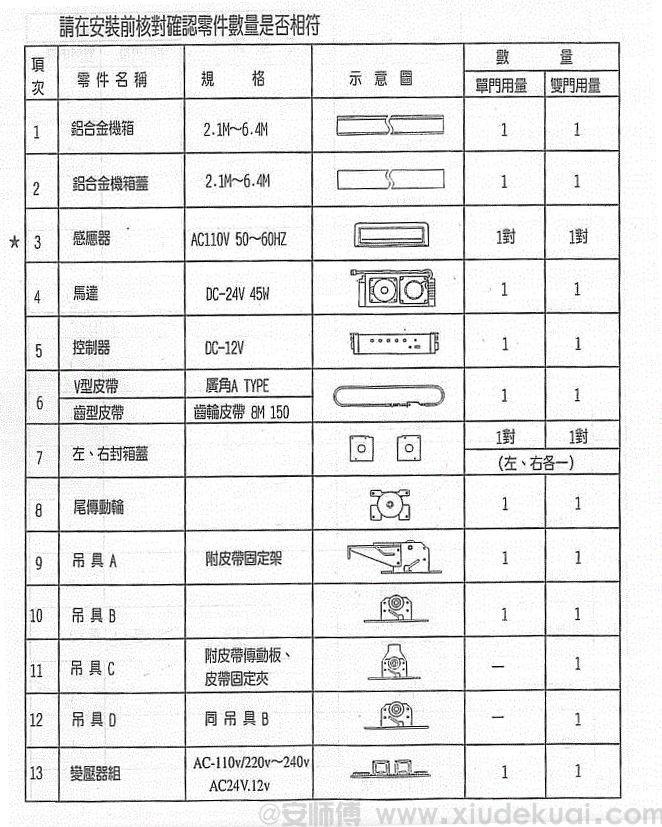

3、HPK自動門零件表單:

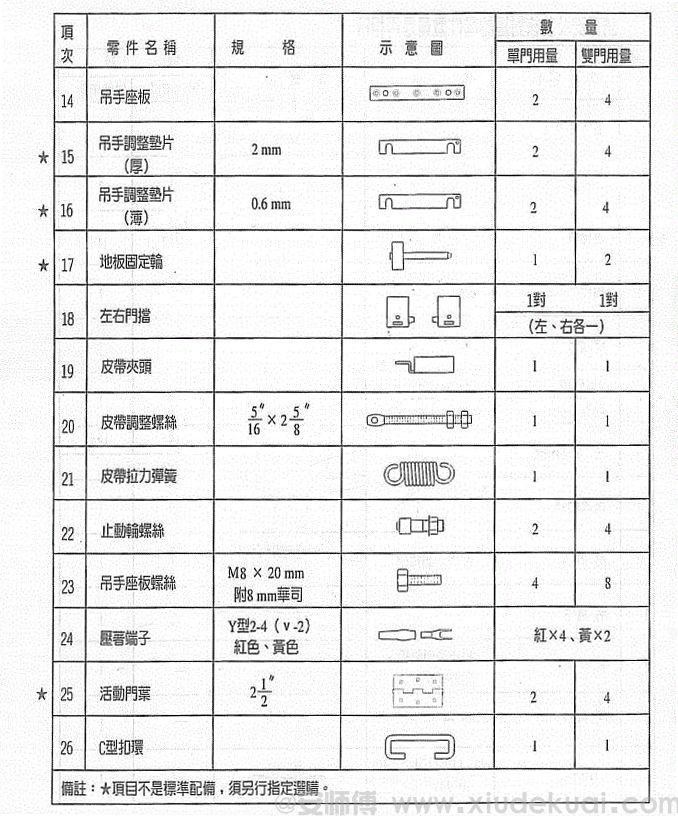

(HPK自動門零件表單續)

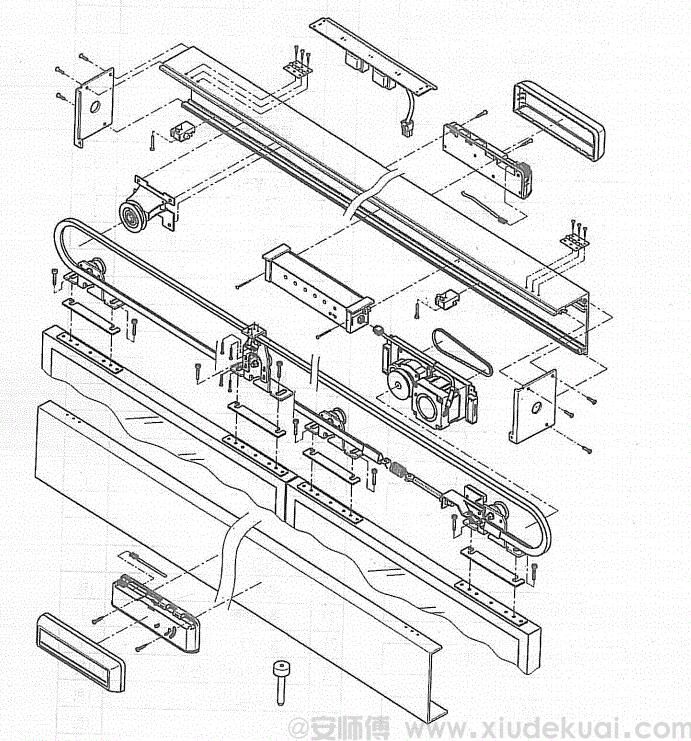

4、HPK自動門零件分解圖:

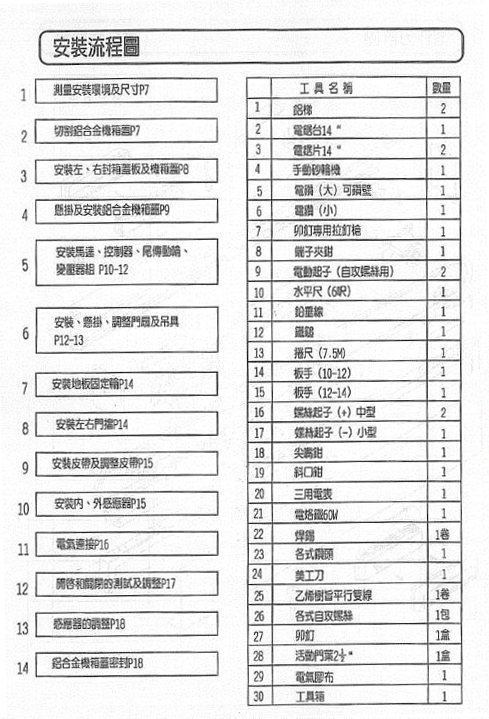

5、HPK自動門安裝流程圖:
6、HPK自動門安裝大致位置圖:

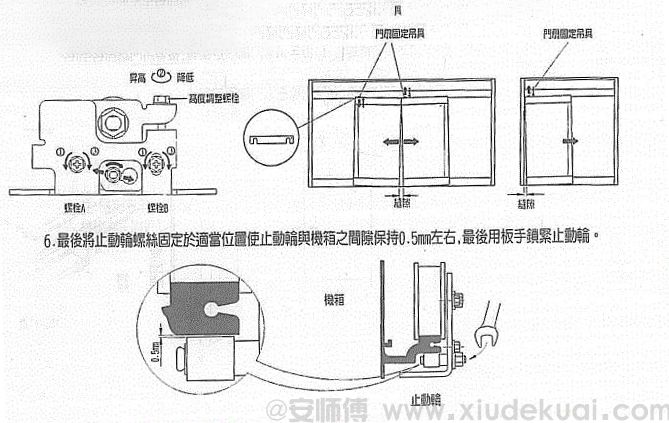

7、HPK自動門安裝調整:

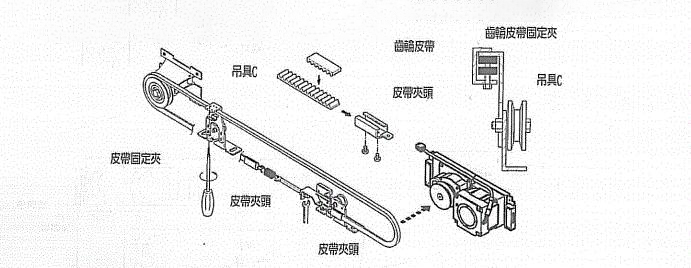

8、HPK自動門皮帶安裝調整:
1.將皮帶一端蠢入皮帶夾霸董固定于吊具A的皮帶固定架上,(如果使用醫翰皮帶,須剪下一面蘿輸皮帶作穩上下皮帶咬合固定于皮帶夾頭用)·
2.將皮帶鏡于膈幾減速器上的滾翰及尾得勤輸?shù)臐L翰上·
3.皮帶末端若遇畏可遍嵩剪裁但縝預留可鵬整之畏度范,然后套入另一皮帶英萌亞鎂聚,使螺籍霣穿皮帶,(如果使用鑿輸皮帶,須剪下一面苗翰皮帶作-上下皮帶咬合固定于皮帶夾頸用).
4.將皮帶稠整螺Ⅲ裝宣于皮帶固定架上·
5.將皮帶末端夾鎮·皮帶拉力彈簀及皮帶稠整螺蒜組合·
6.叟扇9須將皮帶固定于吊具C,先將扇開朋再鎮繁固定螺籍·
7.用扳手旋舍皮帶稠整螺稀至皮帶拉力彈簧欲張開畤即停止,皮帶張力愿視門扇重量稠整,P較鯉畤愿低于此一標準.
a.皮帶張力0整遏累時可能造成p遣減速器摸壞·
b.新皮帶誒一段詩間曾有拉畏效果.
二、HPK自動門控制器參數調整:

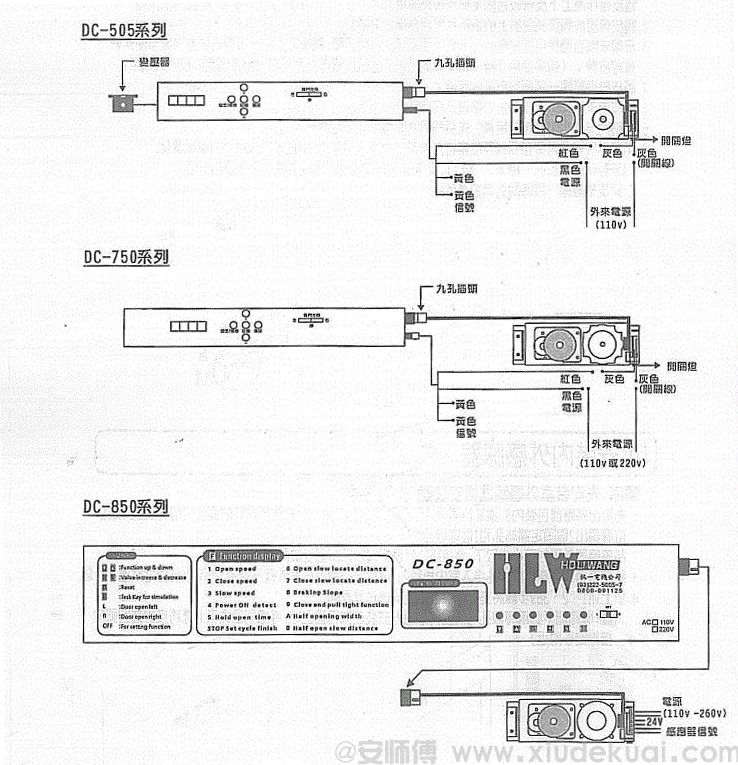

1、HPK自動門控制器接線圖:

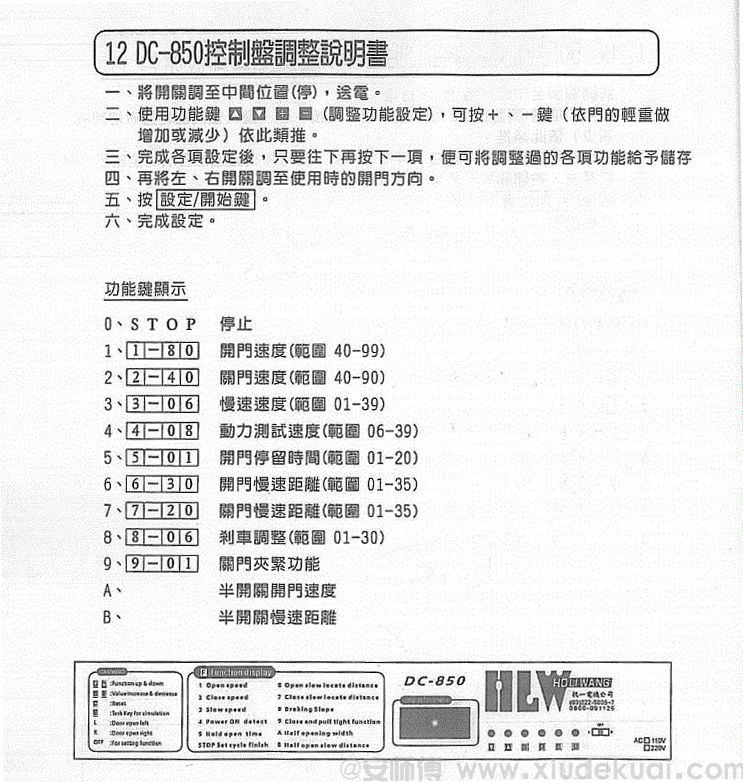

2、HPK自動門控制器參數調整:

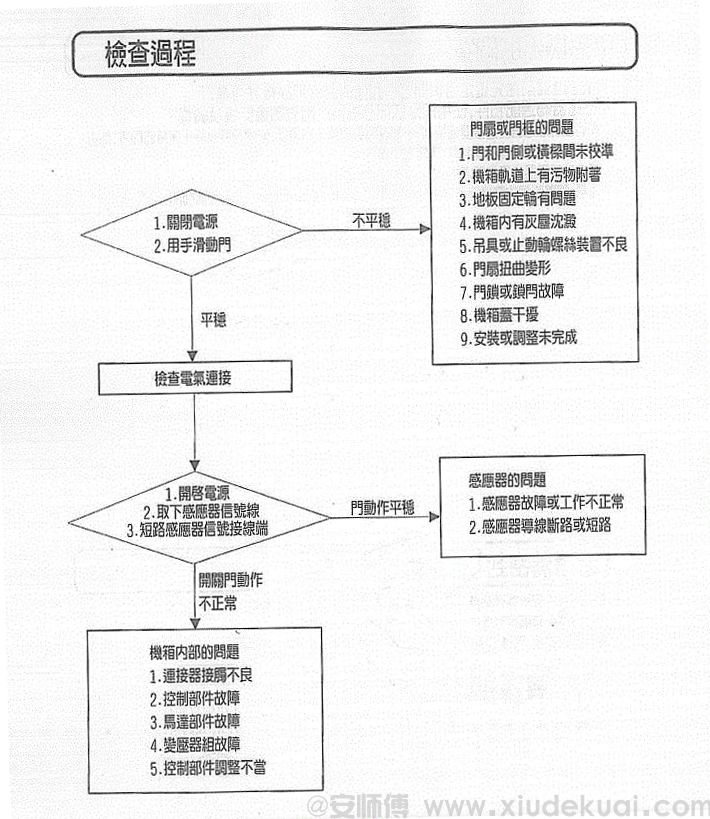

3、HPK自動門故障檢測流程圖:
總結: 上面就是我們對HPK自動門控制器說明書和HPK自動門控制器參數調整的詳細介紹,相信您看完會對HPK自動門的安裝有所了解.如果需要購買HPK自動門配件和技術支持,歡迎聯系我們!!
