松下自動門也算是自動門行業中的大品牌了 ,由于國產自動門的沖擊和價格高昂的原因.導致我們很多同行都很少接觸,所以在自動門的功能連接上不是很了解.今天由小安哥針對平日里進行自動門維修安裝工作中經常涉及的"松下自動門如何接門禁開關及控制器鎖"問題進行整理,希望對廣大同行有所幫助!!
松下自動門機能部件接線圖
1.上述接線圖是使用機能擴張裝置時的示意圖.當不使用機能擴張裝置時,請將傳感器的檢測信號線與端子臺裝置(電源用)的檢測端子相連接.
2.不使用機能開關時,請將外側傳感器的信號線與內側端子(C-c)相連接.
3.與端子臺、控制裝置、電氣鎖相連接的引線剝線頭長度為5mm.
4.要延長信號線時,請使用線徑在0.5mm2以上的電線.
中控門禁機接線端圖
1.自動門自身的開關電源端子臺,在其中二根是電源插頭,二根是24V交流電.此外2個是數據信號檢測線.
門禁系統的控制板或是繼電器輸出的COM和NO就是說門禁電源線.
布線進行后,請?jiān)O(shè)定受權卡批準和開門時間延遲,便于自動門能夠開啟和關掉(必須檢驗是不是帶工作電壓,會毀壞松下自動門控制板系統軟件)
(加上一個弱信號隔離器:門禁制器上的汽車?yán)^電器有一個用以電控鎖的維護電源電路.這類維護將會會對自動門造成負作用.門將會會半途關掉,或是半途關掉并再度)
左右是立即保持松下自動門接門禁如何接的方式 .
2.選購智能擴展器 能夠 保持感應開關和門禁系統并存,
并且能夠 提升自動門磁力鎖,保持鎖車作用,擁有松下智能擴展器 就不容易危害門禁系統和自動門的應用.
由于沒有使用松下自動門磁力鎖的是能夠 手動式強制開啟的.
(不然,不建議使用智能密碼鎖以避免自動門被開啟.因?yàn)檠b上智能密碼鎖,將會會毀壞自動門的構造.)

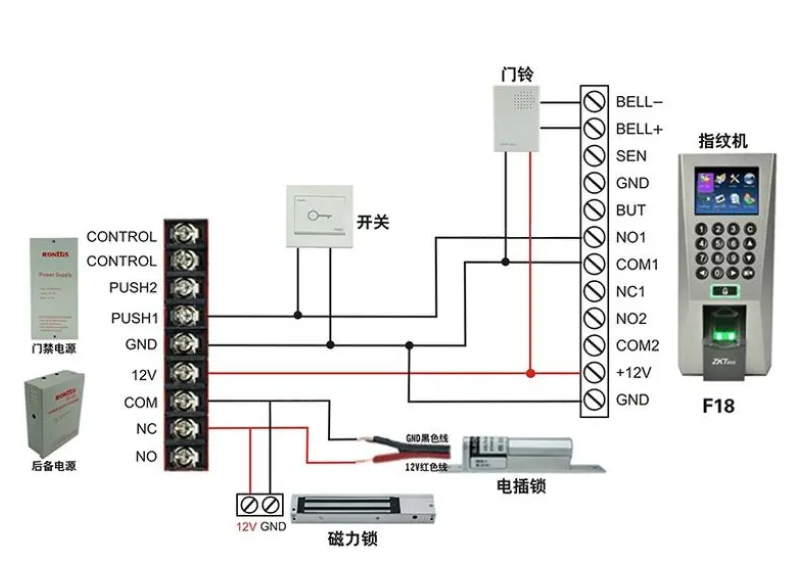

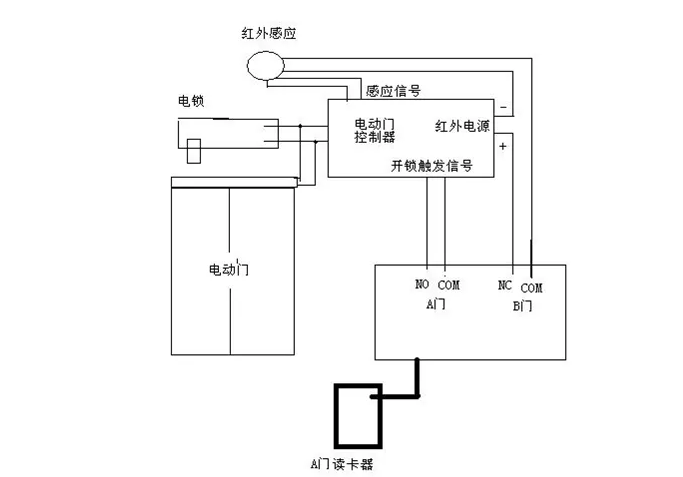

松下自動門與門禁接線圖
以上便是松下自動門連接門禁機的詳細說明及圖示,希望通過中控門禁機的連接讓大家對松下自動門對接門禁控制的接線方法有所了解.如果還有什么不清楚的地方,歡迎通過下方面聯系方式與我們技術取的聯系!!
